การอภิปรายสั้น ๆ เกี่ยวกับเทอร์มินัลบล็อก PCB

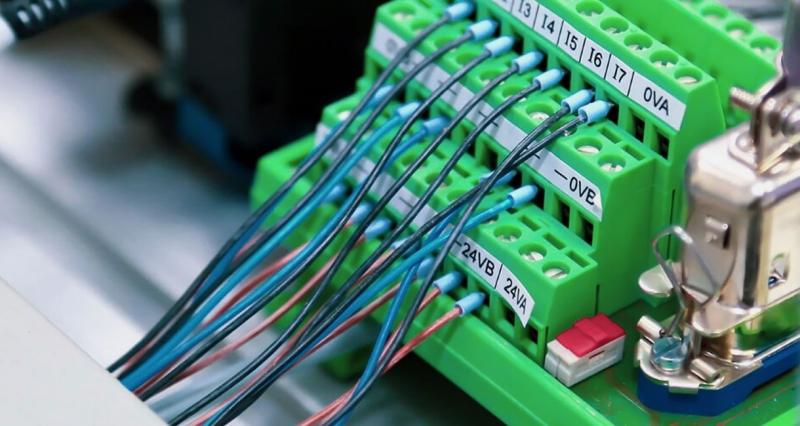

เทอร์มินัลบล็อก PCB เนื่องจากมีข้อดีมากมายจึงถูกนำมาใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม คุณลักษณะต่างๆ เช่น ความเสถียร ความทนทาน ความปลอดภัย และข้อกำหนดในการบำรุงรักษาที่ลดลง ช่วยปรับปรุงความน่าเชื่อถือของระบบและรับประกันการทำงานที่มั่นคงของอุปกรณ์ในระยะยาว

เทอร์มินอลบล็อก PCB มีหลายประเภท โดยทั่วไปจะจัดหมวดหมู่ตามสถานการณ์การใช้งาน วิธีการเชื่อมต่อ และวิธีการติดตั้งที่แตกต่างกัน

ประเภทสกรู

 คุณสมบัติ: สายเคเบิลถูกยึดไว้แน่นโดยใช้สกรูเพื่อสร้างการเชื่อมต่อทางไฟฟ้าที่ปลอดภัย แผงขั้วต่อชนิดนี้เหมาะสำหรับอุปกรณ์ไฟฟ้าส่วนใหญ่ โดยเฉพาะการใช้งานที่มีกระแสไฟฟ้าสูงกว่า

 การใช้งาน: นิยมใช้ในตู้ควบคุมไฟฟ้า กล่องกระจายสินค้า และการตั้งค่าอื่นๆ ที่คล้ายกัน

 ข้อดี: ติดตั้งง่าย หน้าสัมผัสที่เชื่อถือได้ และสามารถทนกระแสไฟที่สูงขึ้นได้

ประเภทสปริง

  คุณสมบัติ: ใช้แรงสปริงในการยึดสายไฟ ทำให้ไม่จำเป็นต้องใช้เครื่องมือเพิ่มเติม หลังจากใส่สายเคเบิลแล้ว สปริง จะขันให้แน่นโดยอัตโนมัติ

 การใช้งาน: พบได้ทั่วไปในอุปกรณ์อัตโนมัติบางประเภท ระบบควบคุม PLC และอุปกรณ์กระจายสินค้าที่ทันสมัย

 ข้อดี: ติดตั้งได้รวดเร็ว ยึดแน่นหนา เหมาะสำหรับการใช้งานที่ต้องถอดชิ้นส่วนหรือเปลี่ยนสายเคเบิลบ่อยครั้ง

เรามักจะเห็นคำอธิบายของพินพินสำหรับเทอร์มินัลบล็อก วันนี้เรามาขยายประเด็นนี้กันดีกว่า

ระยะพิทช์ของพินหมายถึงระยะห่างระหว่างพินหรือขั้วต่อสองตัวที่อยู่ติดกันในแผงขั้วต่อแบบคงที่ (และขั้วต่ออื่นๆ) ซึ่งโดยปกติจะวัดเป็นหน่วยมิลลิเมตร (มม.) นี่เป็นพารามิเตอร์ที่สำคัญในการออกแบบแผงขั้วต่อและขั้วต่อ ด้านล่างนี้คือสาเหตุหลายประการว่าทำไม Pin Pitch จึงมีความสำคัญและมีความสำคัญ:

การออกแบบที่ได้มาตรฐาน

วัตถุประสงค์

การกำหนดระยะพินพินให้เป็นมาตรฐานทำให้เทอร์มินอลบล็อกสามารถใช้งานร่วมกับอุปกรณ์และแผงวงจรต่างๆ ได้ จึงมั่นใจได้ถึงความเข้ากันได้และความสามารถในการสับเปลี่ยนกันได้ ระยะพินที่ได้มาตรฐานช่วยลดความยุ่งยากในการผลิตสำหรับผู้ผลิต และลดความไม่เข้ากันระหว่างแบรนด์และอุปกรณ์ต่างๆ ตัวอย่างเช่น พินพินขนาด 2.54 มม. (หรือที่เรียกกันทั่วไปว่าพินพิทช์ 0.1 นิ้ว) ถูกนำมาใช้กันอย่างแพร่หลายในชิ้นส่วนอิเล็กทรอนิกส์และการเชื่อมต่อแผงวงจร เพื่อให้มั่นใจว่าส่วนประกอบต่างๆ เข้ากันได้อย่างเหมาะสม

ความหนาแน่นและอวกาศ

ขนาดของพินพินจะกำหนดระยะห่างระหว่างเทอร์มินัล ซึ่งจะส่งผลต่อความหนาแน่นของอุปกรณ์และการใช้พื้นที่ ในแผงวงจรหรืออุปกรณ์ที่มีความหนาแน่นสูง ระยะพินที่เล็กลงจะช่วยลดพื้นที่ว่าง ทำให้สามารถเพิ่มจุดเชื่อมต่อได้มากขึ้นภายในพื้นที่จำกัด ตัวอย่างเช่น ตัวเชื่อมต่อที่ใช้ในแผงวงจรความหนาแน่นสูงอาจใช้ระยะพิทช์ของพิน 0.8 มม. หรือ 1.0 มม. เพื่อประหยัดพื้นที่ ในขณะที่ตัวเชื่อมต่อสำหรับส่วนประกอบขนาดใหญ่อาจเลือกพินพินที่ใหญ่กว่า เช่น 2.54 มม.

ประสิทธิภาพทางไฟฟ้า

●ขนาดพินพินส่งผลต่อคุณลักษณะทางไฟฟ้าของแผงขั้วต่อ รวมถึงอิมพีแดนซ์ ความเร็วในการส่ง และความสามารถในการรับกระแสไฟ พิทช์พินที่เล็กเกินไปอาจทำให้หน้าสัมผัสไม่ดีหรือการรบกวนทางไฟฟ้า ในขณะที่พิทช์ที่มีขนาดใหญ่เกินไปอาจทำให้เปลืองพื้นที่และเพิ่มความต้านทานต่อหน้าสัมผัส

●สำหรับวงจรที่เกี่ยวข้องกับการส่งสัญญาณความเร็วสูง (เช่น บัสข้อมูลหรือวงจรการสื่อสาร) อาจเลือกพินพินที่เล็กลงในระหว่างขั้นตอนการออกแบบ เพื่อลดความล่าช้าและการรบกวนในการส่งสัญญาณ

ความแข็งแรงทางกลและความมั่นคง

●ระยะพิตช์ของพินที่ใหญ่ขึ้นโดยทั่วไปจะทำให้มีช่องว่างระหว่างเทอร์มินอลบล็อกมากขึ้น ทำให้พินหนาขึ้นหรือมีโครงสร้างการเชื่อมต่อที่แข็งแกร่งยิ่งขึ้น สิ่งนี้จะช่วยเพิ่มความแข็งแรงทางกลของการเชื่อมต่อ ทำให้เหมาะสำหรับการใช้งานที่มีกระแสไฟฟ้าสูงหรืองานที่ต้องการความเสถียรทางกลที่สูงขึ้น พื้นที่ที่เพิ่มขึ้นช่วยให้การเชื่อมต่อมีความทนทานมากขึ้น ซึ่งสามารถทนต่อความเครียดทางกายภาพ การสั่นสะเทือน หรือแรงทางกลอื่นๆ ได้อย่างมีประสิทธิภาพมากขึ้น

●สำหรับเทอร์มินอลบล็อกในการใช้งาน เช่น อุปกรณ์ในยานยนต์หรืออุตสาหกรรม อาจต้องใช้พินพินที่ใหญ่ขึ้น (เช่น 5 มม.) เพื่อให้มั่นใจถึงความเสถียรและความแน่นในสภาพแวดล้อมที่อาจเกิดการสั่นสะเทือนหรือการกระแทก ระยะพินที่เพิ่มขึ้นช่วยให้การเชื่อมต่อมีความแข็งแกร่งมากขึ้น ซึ่งสามารถทนทานต่อความเค้นเชิงกลตามปกติในสภาพแวดล้อมเหล่านี้ได้ดีขึ้น ช่วยรักษาหน้าสัมผัสทางไฟฟ้าที่เชื่อถือได้และป้องกันความล้มเหลวในการเชื่อมต่อ

ปรับให้เข้ากับขนาดลวดที่แตกต่างกัน

●ระยะพินของแผงขั้วต่อควรคำนึงถึงคุณลักษณะเฉพาะของสายไฟหรือสายเคเบิลที่ใช้ด้วย พิทช์พินที่ใหญ่ขึ้นทำให้สามารถใช้สายไฟที่หนาขึ้นได้ ทำให้เหมาะสำหรับการใช้งานที่มีกำลังสูงหรือกระแสสูง พิทช์พินที่เล็กกว่าเหมาะสำหรับอุปกรณ์ที่ใช้พลังงานต่ำและแม่นยำมากกว่า

●ตัวเชื่อมต่อที่ใช้สำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก (เช่น โทรศัพท์หรือคอมพิวเตอร์) มักจะเลือกพินพินที่เล็กกว่าสำหรับการออกแบบที่กะทัดรัด ในขณะที่ตัวเชื่อมต่อสำหรับอุปกรณ์กำลังสูงหรือระบบไฟฟ้าจะเลือกใช้พินพินที่ใหญ่กว่าเพื่อรองรับกระแสที่สูงขึ้น

ความสะดวกในการผลิตและการประกอบ

●ระยะพินที่แตกต่างกันช่วยให้การดำเนินงานระหว่างการผลิตและการประกอบง่ายขึ้น ตัวอย่างเช่น พินพิตช์ที่ใหญ่ขึ้นช่วยให้การทำงานแบบพลักแอนด์เพลย์สะดวกขึ้น ทำให้เหมาะสำหรับการเชื่อมต่อแบบแมนนวล ในขณะที่พินพิตช์ที่เล็กกว่าจะเหมาะสำหรับสายการผลิตแบบอัตโนมัติมากกว่า

●ในกระบวนการผลิตแบบอัตโนมัติ หน้าจอเทอร์มินัลที่มีระยะพิทช์น้อยกว่าสามารถเชื่อมหรือประกอบด้วยเครื่องจักรได้อย่างง่ายดายและแม่นยำ

ปรับให้เข้ากับสภาพแวดล้อมการทำงานที่แตกต่างกัน

●การเลือกพินพินยังเกี่ยวข้องกับสภาพแวดล้อมการทำงานด้วย พิทช์พินที่ใหญ่ขึ้นช่วยกระจายความร้อนได้ดีขึ้นและทนทานต่อการรบกวนจากสิ่งแวดล้อม ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง ความชื้นสูง และสภาพแวดล้อมที่รุนแรงอื่นๆ พิทช์พินที่เล็กลงสามารถใช้ได้ในสภาพแวดล้อมที่มีพื้นที่จำกัด

●ในสาขาระดับไฮเอนด์ เช่น การบินและอวกาศหรืออุปกรณ์ทางการแพทย์ อาจใช้ตัวเชื่อมต่อที่มีข้อกำหนดที่เข้มงวดมากขึ้น โดยที่การออกแบบพินพินจะคำนึงถึงปัจจัยต่างๆ เช่น ความแม่นยำสูง การป้องกันสัญญาณรบกวน และการย่อขนาด

ระยะพินเป็นพารามิเตอร์ที่สำคัญในการออกแบบขั้วต่อเทอร์มินัล ซึ่งส่งผลโดยตรงต่อฟังก์ชันการทำงาน ประสิทธิภาพ ความน่าเชื่อถือ และการใช้พื้นที่ของอุปกรณ์ ขึ้นอยู่กับข้อกำหนดการใช้งานเฉพาะ การเลือกระยะพินที่เหมาะสมทำให้มั่นใจในความปลอดภัย ความเสถียร และความเข้ากันได้ของการเชื่อมต่อ
